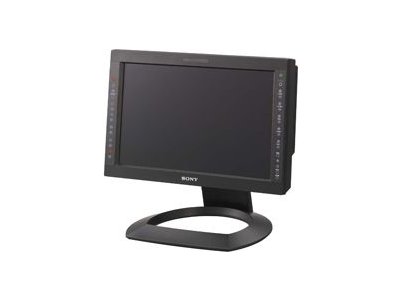

Monitor Sony LMD-1751W
LMD-1751W
17-calowy monitor LCD wysokiej klasy
Idealne rozwiązanie do wymagających zastosowań transmisyjnych
Ten 17-calowy panoramiczny monitor LCD na nowo definiuje wysoką jakość w środkowym przedziale rynku. Jest wyposażony w panel LCD o rozdzielczości 1280 x 768 (WXGA), dużej jasności, wysokim kontraście oraz bardzo szerokim kącie widzenia. Niezwykle dokładne i spójne odwzorowanie kolorów zapewnia unikalna technologia Sony ChromaTRU, dzięki której można podejmować trafne decyzje dotyczące jakości obrazu, a także łatwiej dopasowywać kolory w przypadku zestawiania monitorów obok siebie.
Imponujące parametry uzupełnia pełne cyfrowe 10-bitowe przetwarzanie sygnału, co przekłada się na płynne przejścia kolorów.
Modułowa konstrukcja umożliwia unowocześnienie monitora w przyszłości. Po dodaniu opcjonalnego interfejsu wejściowego 3G SDI monitor może obsługiwać materiały o rozdzielczości 1080p. Dostępne jest również wejście DVI-D, które pozwala na podłączenie procesorów wieloobrazowych innych producentów. Za pomocą złącza Ethernet można również zdalnie sterować monitorem po jego zainstalowaniu w ścianie wideo.
Model LMD-1751W jest przeznaczony do zastosowań związanych z nadawaniem programów, wozami transmisyjnymi, produkcją i postprodukcją oraz środowiskami korporacyjnymi. Obsługuje szeroką gamę formatów sygnału wideo z komputera i źródeł analogowych. Dostępne są także opcjonalne karty dekoderów obrazu cyfrowego w rozdzielczości SD i HD.
Idealne rozwiązanie do szerokiej gamy zastosowań
Monitor idealnie sprawdzi się w TRANSMISJI (studio, środowisko biurowe, reżyserka), PRODUKCJI (wóz transmisyjny, ściana monitorów, sterowanie rejestratorem VTR, monitorowanie dźwięku itp.), POSTPRODUKCJI (konsole montażowe średniej klasy obsługujące wiele formatów), ZASTOSOWANIACH KORPORACYJNYCH (wysokiej klasy obsługa wielu formatów sygnału) i PROJEKTOWANIU GRAFIKI
Znakomity panel o wysokiej rozdzielczości
Panel LCD o rozdzielczości 1280 x 768 wyświetla wyjątkowo ostry, jasny i kontrastowy obraz.
Idealne rozwiązanie do pracy zespołowej
Dzięki niezwykle szerokiemu kątowi widzenia, wynoszącemu 178 stopni, monitor umożliwia oglądanie obrazu przez kilka osób jednocześnie.
Wyjątkowo płynne przejścia skali szarości i koloru zapewniające realistyczną jakość obrazu
Dzięki w pełni cyfrowemu 10-bitowemu przetwarzaniu sygnału.
Gwarantowana jakość kolorów
Nowatorska technologia ChromaTRU firmy Sony zapewnia spójne i powtarzalne odwzorowanie barw zgodnie ze standardami ITU-709, SMPTE-C i EBU, niezależnie od używanego monitora.
Niezmiennie wysoka jakość obrazu
Obraz ma mniej zakłóceń niż w przypadku monitorów CRT. Nie jest konieczne dostosowywanie zbieżności, geometrii czy liniowości. Co więcej, monitor nie jest wrażliwy na pola magnetyczne.
Idealny wybór w przypadku zastosowań obejmujących wiele ekranów
Jednakowe, powtarzalne nasycenie barw oraz odwzorowanie skali szarości pozwala zachować spójność kolorystyczną między wieloma monitorami.
Podświetlane przyciski funkcyjne idealnie komponują się z obudową monitora i dobrze sprawdzają się w przypadku użycia go w ścianie wideo.
Większa efektywność pracy
Możliwa dzięki nowej funkcji wyświetlania obrazu w obrazie (PiP) oraz funkcjom oscyloskopu i miernika poziomu sygnału audio.
Niezwykła wszechstronność
Dzięki szerokiej gamie wejść i obsłudze wielu różnych formatów sygnału monitor nadaje się zarówno do zastosowań opartych na technice AV, jak i tych wykorzystujących platformę IT.
Rozwiązanie na długie lata
Obsługa wielu formatów i obrazu HD oraz opcjonalne karty dekoderów umożliwiają korzystanie z monitora LMD-1751W przez wiele lat.
Praca w pomieszczeniach i na zewnątrz
Możliwość zasilania prądem przemiennym i stałym
Instalacja i konfiguracja ustawień łatwiejsza niż w przypadku monitorów CRT
Monitor ma niewielkie gabaryty, jest lekki i nagrzewa się podczas pracy tylko w minimalnym stopniu, dzięki czemu idealnie sprawdzi się w wozach transmisyjnych lub jako urządzenie przenośne.
Niższe wymagania w zakresie chłodzenia niż w przypadku monitorów CRT
Monitory LCD wytwarzają mniej ciepła.
Niskie wymagania w zakresie konserwacji
Nie jest konieczne okresowe przeprowadzanie regulacji zbieżności, geometrii i liniowości. Monitor nie jest wrażliwy na pola magnetyczne.
Większy komfort pracy operatora
Bardziej komfortowe oglądanie oraz mniejsze zmęczenie oczu dzięki zminimalizowaniu efektu migotania obrazu.
Całkowite koszty użytkowania niższe niż w przypadku monitorów CRT
Tańsza i prostsza instalacja, transport i magazynowanie.
Dłuższa żywotność i wysoka niezawodność.
Mniejsze zużycie energii.
Niskie koszty utrzymania.
Niższe koszty środowiskowe związane z utylizacją.
Panel LCD o wysokiej rozdzielczości 1280 x 768 (WXGA)
Wyświetla obrazy z doskonałą wyrazistością, jasnością i kontrastem.
Wyjątkowo szeroki kąt widzenia
Wyjątkowo szeroki kąt widzenia w poziomie i w pionie umożliwia oglądanie obrazu przez kilka osób jednocześnie.
Filtry kolorowe o wysokiej czystości
Monitor LMD-1751W wyposażono w precyzyjne filtry kolorowe RGB zapewniające odwzorowanie kolorów z zaskakującą głębią i nasyceniem oraz generowanie naturalnie wyglądających obrazów.
Temperatura kolorów
Użytkownik może wybrać temperaturę 9300 K, 6500 K lub ustawioną przez siebie.
Precyzyjne i powtarzalne odwzorowanie kolorów
Technologia ChromaTRU zapewnia dokładność odwzorowania kolorów zbliżoną do monitorów CRT oraz dopasowanie parametru gamma przez cały okres użytkowania produktu. Oferuje spójną temperaturę kolorów w całej skali szarości. Obie te charakterystyki zapewniają także niezwykle precyzyjne dopasowanie kolorów w poszczególnych monitorach.
Dostępne są trzy ustawienia odwzorowania kolorów: EBU, SMPTE i ITU-709.
10-bitowe przetwarzanie obrazu
Zapewnia płynne efekty przejścia na obrazach kolorowych i w skali szarości, umożliwiając produkowanie materiałów wideo o wysokiej jakości.
Zaawansowana konwersja I/P
W monitorze LMD-1751W zastosowano adaptacyjny proces konwersji I/P (z przeplotu na skanowanie progresywne), który pozwala uzyskać efekt konwersji dopasowany optymalnie do zawartości obrazu — statycznej lub dynamicznej. Zastosowana konwersja jest wysoce precyzyjna niezależnie od rozdzielczości sygnału, na przykład bez względu na to, czy sygnał wejściowy ma rozdzielczość SD czy HD.
Obsługa wielu formatów sygnału — z sygnałem wejściowym 3G SDI włącznie
Monitor LMD-1751W odbiera sygnał wizyjny niemal w każdym formacie SD i HD, zarówno analogowy, jak i cyfrowy. Obsługiwane formaty: NTSC, PAL, komponentowy, RGB, Y/C, 480/60i, 575/50i, 480/60p, 576/50p, 1080/50i, 1080/60i, 1080/50p, 1080/60p, 720/50p, 720/60p, 1080/24psf, 1080/25psf, 1080/24p, 1080/25p i 1080/30p oraz sygnały komputerowe od VGA do WXGA.
Sygnał wejściowy 3G SDI
Monitor LMD-1751W umożliwia podłączenie opcjonalnego adaptera BKM-250TG do obsługi sygnału wejściowego 3G SDI. Adapter 3G SDI jest zgodny ze standardem SMPTE 425, co umożliwia transmisję maksymalnie 10-bitowych sygnałów wideo 4:2:2 w trybie 1080/50P lub 1080/60P przy użyciu jednego kabla SDI. Ponadto adapter obsługuje również sygnały Dual-Link HD-SDI.
Częstotliwości sygnału wejściowego z komputera
Monitor LMD-1751W skonfigurowano fabrycznie do obsługi 32 typowych częstotliwości sygnału wejściowego z komputera.
Opcje interfejsu sygnałowego
Monitor można doposażyć w dwie opcjonalne karty wideo do odbioru dodatkowych analogowych lub cyfrowych materiałów wizualnych (w formacie HD/SD/3G SDI). Warto zwrócić uwagę, że nowy model LMD-1751W współpracuje z istniejącymi kartami dekoderów.
Funkcja podziału ekranu na cztery strefy
Kartę Harris QS-100HD zaprojektowano w taki sposób, aby zmieściła się wewnątrz monitora LMD-1751W, co zapewnia oszczędność miejsca. Oferuje ona doskonały obraz poczwórny i wiele pokrewnych funkcji.
Oscyloskop i miernik poziomu sygnału audio
Interfejs użytkownika monitora zawiera zespolony oscyloskop i miernik poziomu sygnału audio.
Tryb obraz w obrazie (PiP)
Tryb wyświetlania dwóch obrazów obok siebie lub wyświetlania obrazu w obrazie (PiP) umożliwia podgląd dwóch obrazów na jednym ekranie. Możliwe jest także wyświetlanie obok siebie obrazów z urządzenia wideo i komputera.
Możliwość wyboru obszaru skanowania i proporcji obrazu
Dostępne są tryby skanowania standardowego, pełnego i overscan. Istnieje także możliwość zmiany proporcji obrazu między 16:9 a 4:3.
Wielojęzyczne menu ekranowe
Dostępne języki: angielski, francuski, hiszpański, niemiecki, włoski, japoński i chiński.
Zaawansowane znaczniki wideo
Na monitorze LMD-1751W mogą być wyświetlane różne znaczniki obszarów, w tym środka, proporcji i strefy bezpiecznej. Te elastyczne elementy sterujące, w połączeniu z wieloma innymi znacznikami proporcji, czynią z monitora LMD-1751W niezwykle wygodne narzędzie do różnych zastosowań związanych z filmowaniem — od standardowego nagrywania obrazu po kinematografię cyfrową.
Trójkolorowa lampka kontrolna
Monitor LMD-1751W jest wyposażony w lampkę kontrolną stanu, którą można włączać za pośrednictwem równoległego złącza zdalnego. Stan sygnału wyświetlanego na monitorze można zidentyfikować na podstawie koloru lampki — czerwonego, zielonego lub bursztynowego.
Możliwość wyboru obszaru skanowania dla wejściowego sygnału wizyjnego i proporcji obrazu
Dostępne tryby skanowania to 5% overscan oraz 0%. W zależności od sygnału wejściowego można wybrać ustawienie proporcji obrazu 16:9 lub 4:3.
Funkcja Smart APA (automatycznej korekcji pikseli) dla wejścia komputerowego
Przycisk APA umożliwia automatyczne optymalizowanie rozmiaru obrazu.
Opcje zdalnego sterowania
Dostępne są trzy metody podłączenia: z użyciem równoległego wejścia 8-stykowego, szeregowego złącza RJ45 Ethernet lub szeregowego złącza RS232C. Połączenie równoległe umożliwia zdalne sterowanie nawet 38 funkcjami.
Scentralizowane sterowanie ścianą monitorów
Przy użyciu szeregowego złącza RJ45 Ethernet i modułu sterującego BKM-16R.
Monitorowanie dźwięku stereo
Monitor LMD-1751W jest wyposażony w głośniki stereo. Można do nich przesyłać sygnał nawet z 16 wbudowanych zdekodowanych cyfrowych kanałów dźwięku. Monitor obsługuje również analogowe sygnały wejściowe audio.
Funkcja inteligentnego podświetlania przycisków funkcyjnych
Podświetlenie przycisków idzie w parze z eleganckim wyglądem monitora i zwiększa jego funkcjonalność. W razie potrzeby funkcję podświetlania przycisków można wyłączyć, aby zwiększyć czytelność obrazu w zastosowaniach obejmujących wiele ekranów.
Blokada elementów sterowania
Przełącznik blokady przycisków zapobiega przypadkowemu użyciu panelu sterowania
Zgodność ze standardem montażowym VESA
Montaż na biurku, ścianie lub suficie
Adapter BKM-250TG zwiększający funkcjonalność
Adapter BKM-250TG nie tylko umożliwia dodanie interfejsów wejściowych 3G SDI. Pozwala również na wyświetlanie na ekranie LCD sygnału TC, VITC oraz osobnego, ośmiokanałowego miernika poziomu dźwięku.
Specyfikacja techniczna
Jakość obrazu
Panel Matryca aktywna a-Si TFT LCD
Rozmiar obrazu (przekątna) *[1] Sygnał ze złącza wyjściowego monitora.
*[2] W przypadku użycia kabli koncentrycznych 5C-FB (Fujikura lub odpowiednika).
*[3] W przypadku użycia kabli koncentrycznych 5C-2V (Fujikura lub odpowiednika).
*[4] Podano przybliżone wymiary.
Efektywny rozmiar obrazu (w poziomie i w pionie) Napęd ODS-D77U cechuje się bardzo wysoką szybkością transmisji. Odczyt: 1150 Mb/s. Zapis jednokrotny (WO): 780 Mb/s na dyskach 300 GB i 600 GB, 665 Mb/s na dyskach 1,5 TB. Zapis wielokrotny (RE): 260 Mb/s na dyskach 300 GB i 600 GB, 310 Mb/s na dyskach 1,2 TB.
Rozdzielczość (poziom x pion) 1280 x 768 pikseli (WXGA)
Proporcje 15:9
Sprawność pikseli 0,9999
Podświetlenie CCFL
Kolory Ok. 16,7 miliona kolorów
Kąty widzenia (specyfikacja panelu) 89°/89°/89°/89° (typowe) (w górę/dół/lewo/prawo przy współczynniku kontrastu 10:1)
Skanowanie normalne Skanowanie 0%
Over Scan Overscan 5%
Input
Wejście kompozytowe BNC (x1), 1 Vp-p ±3 dB z synchronizacją ujemną
Wejście Y/C 4-stykowe Mini DIN (x1)
Y: 1 Vp-p ± 3 dB z synchronizacją ujemną
C: 0,286 Vp-p ± 3dB (poziom sygnału burst w standardzie NTSC), 0,3 Vp-p ± 3dB (poziom sygnału burst w standardzie PAL)
RGB, wejście sygnału komponentowego Odczyt: 800 Mb/s
Zapis: 420 Mb/s (WO), 220 Mb/s (RE)
Wejście DVI-D DVI-D (x1)
Pojedyncze łącze TMDS
Wejście HD15 15-stykowe złącze D-sub (x1)
R/G/B: 0,7 Vp-p synchronizacja dodatnia (synchronizacja na kolorze zielonym, 0,3 Vp-p synchronizacja ujemna)
Sync : poziom TTL (bez polaryzacji, osobna polaryzacja pozioma i pionowa)
Funkcja Plug & Play: odpowiednik DDC2B
Wejście audio Gniazdo RCA (x2) -5 dBu, 47 kΩ lub więcej
Wejście synchronizacji zewnętrznej BNC (x1)
0,3 do 4,0 Vp-p ± sygnał potrójny dwubiegunowy lub binarny o polaryzacji ujemnej
Gniazdo opcji Dwa (2) gniazda
Format sygnału: H: od 15 kHz do 45 kHz, V: od 48 Hz do 60 Hz
Równoległe złącze zdalnego sterowania 8-stykowe złącze modułowe (x1)
(z możliwością przypisywania styków)
Szeregowe złącze zdalnego sterowania (LAN) 9-stykowe złącze D-sub (RS-232C) (x1), RJ-45 (Ethernet, 10BASE-T/100BASE-TX)
Wejście DC Typ XLR, 4-stykowe (męskie) (x1), 12V DC (impedancja wyjściowa 0,05 Ω lub niższa)
Output
Wyjście kompozytowe BNC (x1), przelotka, z automatycznym terminatorem 75 Ω
Wyjście Y/C 4-stykowe Mini DIN (x1), przelotka, z automatycznym terminatorem 75 Ω
RGB, wyjście sygnału komponentowego BNC (x3), przelotka, z automatycznym terminatorem 75 Ω
Wyjście synchronizacji zewnętrznej BNC (x1), przelotka, z automatycznym terminatorem 75 Ω
Wyjście audio monitora Gniazdo RCA (x2)
Wyjście głośnika (wbudowane) 1,0 W + 1,0 W (stereo)
Dane ogólne
Wymagania dotyczące zasilania Napęd ODS-D77U cechuje się bardzo wysoką szybkością transmisji. Odczyt: 1,1 Gb/s.
&
Zapis jednokrotny: 730 Mb/s; zapis wielokrotny: 300 Mb/s.
&
Wydajność różni się w zależności od typu kartridżu. Wartości mogą ulec zmianie.
Pobór mocy Ok. 77 W (maks.) (z 2 modułami BKM-229X)
Natężenie wejściowe Autonomiczny napęd dysków Optical Disc Archive charakteryzuje się poborem mocy na poziomie 45 W, co przyczynia się do niskiego łącznego kosztu utrzymania.
Temperatura pracy Napęd ODS-D77U cechuje się bardzo wysoką szybkością transmisji. Odczyt: 1,1 Gb/s.
&
Zapis jednokrotny: 730 Mb/s; zapis wielokrotny: 300 Mb/s.
Wydajność różni się w zależności od typu kartridżu. Wartości mogą ulec zmianie.
Wilgotność otoczenia podczas pracy Od 30% do 85% (bez kondensacji)
Temperatura podczas przechowywania / transportu Od -20° C do +60° C
-4°F to +140°F
Wilgotność podczas przechowywania / transportu Od 0% do 90%
Ciśnienie podczas działania / przechowywania / transportu Od 700 hPa do 1060 hPa
Wymiary (szer. x wys. x gł.) [*1] Autonomiczny napęd dysków Optical Disc Archive ODS-D55U jest urządzeniem typu „plug and play" umożliwiającym podłączenie za pomocą interfejsu USB 3.0.
Masa (z wyposażeniem opcjonalnym) Autonomiczny napęd dysków Optical Disc Archive jest dostarczany z prostą aplikacją Sony do zarządzania materiałami, która umożliwia generowanie kopii proxy i udostępnia funkcje wyszukiwania oraz wprowadzania metadanych.
Waga Moduł napędu obsługuje pojedynczy kartridż z dyskiem optycznym będący alternatywą dla modułów LTO lub tradycyjnych taśmowych form rejestracji danych przeznaczonych do długoterminowej archiwizacji cennych zasobów. Zapewniające niski łączny koszt eksploatacji kartridże z dyskami optycznymi Sony oferują bardzo szybki dostęp niesekwencyjny do wszystkich materiałów i plików. Innowacyjna konstrukcja napędu umożliwia pracę w trybie dwukanałowym, obsługuje dowolne formaty plików i pozwala przechowywać materiały w postaci plików danych. Dostępne są nośniki optyczne firmy Sony w kartridżach o pojemności 300 GB, 600 GB, 1,2 TB i 1,5 TB, w formatach do jedno- lub wielokrotnego zapisu.
Dołączone akcesoria Przewód zasilania prądem przemiennym (1)
Uchwyt do wtyczki zasilania (1)
Instrukcja obsługi (1)
Płyta CD-ROM (1)
Instrukcja obsługi płyty CD-ROM (1)
Akcesoria opcjonalne 12 V prądu stałego (zasilacz AC w zestawie)
Uwagi
Uwaga [*1] Podano przybliżone wymiary.
