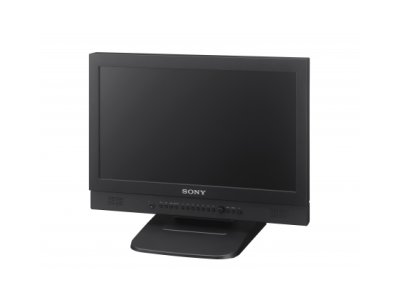

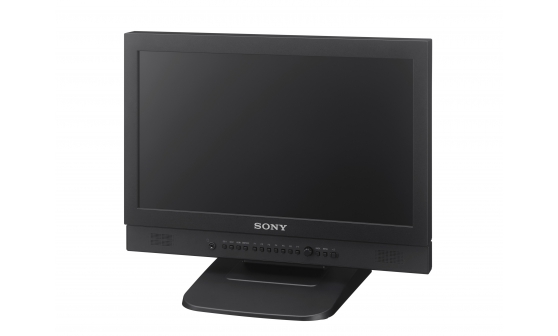

Monitor LCD Full HD Sony LMD-B170
LMD-B170
Lekki, uniwersalny i opłacalny monitor LCD Full HD klasy podstawowej z ekranem 17 cali
Lekki, smukły monitor Full HD (1920 x 1080) z serii LMD-B o doskonałym stosunku ceny do możliwości
LMD-B170 to lekki i nieduży monitor LCD z serii LMD-B z 17-calowym ekranem o rozdzielczości Full HD. Waga i pobór mocy tego modelu są podobne jak w oferowanych poprzednio przez Sony mniejszych modelach 15-calowych; o 24% zmniejszyła się natomiast grubość urządzenia. Monitory z serii LMD-B nie różnią się zestawem cech, funkcjonalnością i sposobem obsługi od obecnej serii PVM-A z wyświetlaczem OLED i serii LMD-A z ekranem Premium LCD. Podobieństwo serii PVM-A, LMD-A i LMD-B ułatwia użytkownikom posługiwanie się wszystkimi trzema monitorami i ich integrację w jednym środowisku pracy. Monitory z serii LMD-B stanowią uniwersalne i opłacalne rozwiązanie w szeregu zastosowań profesjonalnych, między innymi przy zasilaniu napięciem stałym i montażu na ścianie. Wyróżnikiem modelu LMD-B170 jest ponadto wentylacja bez wymuszonego obiegu powietrza. Taki system eliminuje odgłosy pracy wentylatora, dzięki czemu monitor idealnie sprawdza się przy filmowaniu materiału wideo i w innych zastosowaniach, w których dźwięk ma pierwszorzędne znaczenie.
17-calowy ekran Full HD: standard w branży
17-calowy ekran monitora LMD-B170, będący standardem w branży, doskonale sprawdza się w różnorodnych zastosowaniach — od użytku na stole przez montaż ścienny do instalacji na ramieniu montażowym i pracy w terenie. Rozdzielczość Full HD (1920 x 1080), około dwukrotnie większa niż Wide XGA (1366 x 768 lub 1280 x 768), zapewnia dużą ostrość i pozwala sprawdzać pojedyncze piksele materiału wideo Full HD bez skalowania.
Stylowa, lekka obudowa o małej grubości
Monitor ma wytrzymałą obudowę z wyraźnie zaznaczonymi krawędziami. Mniejsza waga i niższy pobór mocy oznaczają oszczędność pieniędzy i miejsca oraz mniejsze obciążenie w galeriach cyfrowych. Monitor idealnie nadaje się także do samodzielnej pracy przy prostym montażu nieliniowym, w reżyserce dźwięku, podczas prostego monitorowania obrazu oraz przy nagrywaniu materiału wideo. Jest także łatwy do noszenia.
Prosta, zintegrowana konstrukcja z przednimi głośnikami stereofonicznymi i naturalnym systemem wentylacji
Monitor LMD-B170 ma zintegrowaną konstrukcję, tak jak serie PVM-A i LMD-A. Jego wyposażenie obejmuje niezbędne łącza: SDI, HDMI i kompozytowe wideo oraz stereofoniczny, analogowy sygnał audio. Wyświetlany na ekranie miernik poziomu audio umożliwia kontrolowanie dźwięku osadzonego w sygnale SD. Przednie głośniki stereo o mocy 2 W + 2 W zapewniają mocniejszy dźwięk niż głośnik monofoniczny lub system tylnych głośników, a ponadto pozwalają uzyskać dobry efekt stereo. Urządzenie może być zasilane napięciem przemiennym lub stałym, bez użycia zasilacza sieciowego. Dostarczana w zestawie podstawa pozwala na regulację nachylenia. Dodatkowe ułatwienie przy instalacji stanowią otwory do montażu ściennego o rozstawie 100 x 100 mm. Naturalny system wentylacji eliminuje irytujące odgłosy pracy wentylatora.
Łatwa obsługa w grupie z monitorami Sony PVM/LMD
Obsługa i funkcjonalność tego modelu są takie same jak serii PVM-A i LMD-A. Ułatwia to wykorzystanie monitorów z różnych linii w jednym systemie. W zależności od wymaganych funkcji, oczekiwanej jakości i możliwości finansowych można więc wybrać optymalny monitor.
Niezbędne funkcje do prostych zastosowań
Monitor LMD-B170 jest wyposażony w komplet istotnych funkcji: znaczniki, wyświetlanie przebiegu sygnału/wektoroskop, mierniki poziomu audio, wyświetlanie kodu czasowego, funkcję ostrości kamery, wyświetlanie sąsiadujących obrazów, odbicie obrazu w pionie / w poziomie i ekranową lampkę kontrolną (tally). Funkcja zerowania przez użytkownika pozwala bardzo szybko przywrócić fabryczne ustawienia monitora. Jest to szczególnie przydatne, gdy użytkownik nie jest zaznajomiony z ustawieniami monitora. System obsługi monitora LMD-B170 dostępny jest w 7 wersjach językowych (angielskiej, chińskiej, francuskiej, hiszpańskiej, japońskiej, niemieckiej i włoskiej).
Mała masa, niewielkie gabaryty i niższy pobór mocy
Monitor LMD-B170 cechuje się wyjątkowo lekką i zwartą konstrukcją. Jego waga i pobór mocy są takie same jak wcześniejszych modeli 15-calowych, mimo że rozmiar ekranu zwiększył się o 2 cale. O 24% zmalała grubość urządzenia.
Optymalna konwersja I/P o niskim opóźnieniu
System konwersji I/P zapewnia automatycznie zoptymalizowane przetwarzanie sygnału w zależności od ich rodzaju, charakteryzujące się niskim opóźnieniem (mniej niż 0,5 pola). Ten system pomaga użytkownikom podczas edycji i monitorowania na potrzeby produkcji na żywo.
Uniwersalność wejść wideo
Monitor LMD-B170 jest wyposażony w standardowe interfejsy wejściowe: HD/SD-SDI (x2), wejście HDMI (HDCP) (x1) i wejście kompozytowe (x1).
Uniwersalność wejść komputerowych
Interfejs HDMI/DVI umożliwia odbieranie wielu rodzajów sygnału komputerowego. Obsługiwany jest zakres rozdzielczości od 640 x 480 do 1680 x 1050 pikseli.
Monitor przebiegu sygnału, wektoroskop i wyświetlanie miernika poziomu dźwięku
Na ekranie można wyświetlać przebieg sygnału wejściowego oraz wektoroskop i miernik poziomu 2-kanałowego dźwięku osadzonego w sygnale SDI. Można również wyświetlać przebieg sygnału określonej linii. W połączeniu z funkcją Picture & Picture monitor przebiegu sygnału i wektoroskop pozwalają monitorować sygnały z dwóch kamer. Ponadto miernik poziomu dźwięku może wyświetlać osadzony sygnał audio z wejścia SDI lub HDMI. Na ekranie można wyświetlać kanały 1 do 8 lub 9 do 16.
Przednie głośniki stereo
Przednie głośniki stereo o mocy 2 W + 2 W zapewniają mocniejszy dźwięk niż głośnik monofoniczny lub system tylnych głośników, a ponadto pozwalają uzyskać dobry efekt stereo. Źródłowy dźwięk może pochodzić z osadzonego sygnału audio lub wejścia analogowego.
Łatwość obsługi i wygodny interfejs użytkownika
Monitor jest wyposażony w intuicyjny system obsługi, dostosowany do potrzeb produkcji wideo. Do wybrania żądanego wejścia lub funkcji wystarcza jedno kliknięcie. Wskazywanie ustawień i potwierdzanie ich wyboru umożliwia specjalne pokrętło. Podświetlany panel sterowania pozostaje dobrze widoczny w ciemności. System obsługi z menu ekranowym zoptymalizowano pod kątem szybkości pracy — zarówno z jednym urządzeniem, jak i różnymi profesjonalnymi monitorami Sony połączonymi w jeden system.
Konstrukcja spójna z monitorami z serii PVM/LMD-A
Monitor LMD-B170 nie różni się funkcjonalnością i sposobem obsługi od modeli z serii PVM-A i LMD-A. Identyczny jest również wygląd jego panelu sterowania. Oznacza to, że wszystkie te monitory obsługuje się w jednakowy sposób.
Funkcje zerowania przez użytkownika, blokady przycisków i skrótów do funkcji
Kiedy z jednego monitora korzysta wielu użytkowników, potrzebny jest sposób na szybkie wyzerowanie ustawień. Funkcja zerowania przez użytkownika pozwala błyskawicznie przywrócić ustawienia fabryczne. Blokada przycisków uniemożliwia z kolei przypadkową zmianę ustawień. Aby przyspieszyć działanie klawiszy funkcyjnych, użytkownik może przytrzymać odpowiedni klawisz i w ten sposób przejść do żądanego menu ustawień.
Funkcja ustawiania ostrości kamery
Monitor LMD-B170 pozwala kontrolować poziom „przysłony" w sygnale wideo oraz wyświetlać na ekranie obrazy o wyostrzonych krawędziach. Ułatwia to ustawianie ostrości w kamerze. Wyostrzone krawędzie mogą być wyświetlane w wybranych przez użytkownika kolorach (białym, czerwonym, zielonym, niebieskim i żółtym), co umożliwia jeszcze bardziej precyzyjne ustawienie ostrości.
Funkcja kodu czasowego
Kod czasowy LTC i VITC może być wyświetlany na górze lub na dole obrazu.
Wyświetlanie sąsiadujących obrazów
Funkcja sąsiadujących obrazów (side by side) monitora LMD-B170 służy do równoczesnego wyświetlania na ekranie sygnałów z dwóch wejść. Funkcja ta pomaga w regulacji kolorów i ustawieniu kadrów kamery. Funkcja ta działa, gdy sygnałami wejściowymi są synchroniczne sygnały SDI.
Ekranowa lampka kontrolna (tally)
Monitor jest także wyposażony w funkcję wyświetlania na ekranie trójkolorowej lampki kontrolnej (czerwonej, zielonej i żółtej). Lampka kontrolna może być wyświetlana w górnej lub dolnej części ekranu.
Funkcje odbicia obrazu
Funkcja odbicia obrazu pozwala wyświetlić odwrócony obraz we właściwym układzie poprzez jego odbicie w poziomie lub w pionie.
Wskaźnik niskiego poziomu wejściowego napięcia stałego
Zasilanie napięciem stałym jest dostępne w zakresie od 12 V do 17 V. Wskaźnik zasilania miga, gdy napięcie stałe jest za niskie.
Możliwość montażu na ścianie
Na tylnym panelu każdego monitora znajdują się również otwory o rozstawie 100 mm, przeznaczone do montażu ściennego. Dzięki wbudowanemu układowi zasilacza sieciowego instalacja monitora jest łatwiejsza niż modeli z zewnętrznym zasilaczem sieciowym.
Naturalny system wentylacji
Dzięki wyeliminowaniu wewnętrznego wentylatora monitor idealnie sprawdza się przy filmowaniu materiału wideo i w innych zastosowaniach, w których dźwięk ma pierwszorzędne znaczenie.
Specyfikacja techniczna
Parametry obrazu
Panel Matryca aktywna a-Si TFT LCD
Rozmiar obrazu (przekątna) 438,2 mm (17 ⅜ cala)
Efektywny rozmiar obrazu (poziomo x pionowo) 381,9 x 214,8 mm
15 1/8 × 8 1/2 cala
Rozdzielczość (poziomo x pionowo) 1920 x 1080 pikseli (Full HD)
Proporcje 16:9
Sprawność pikseli 99,99%
Kolory Ok. 16,7 miliona kolorów
Kąty widzenia (specyfikacja panelu) 80°/60°/80°/80° (wartość typowa) (kontrast z góry / z dołu / z prawej / z lewej > 10:1)
Skanowanie normalne Skanowanie 0%
Wejście
Wejście kompozytowe BNC (x1), 1 Vp-p ±3 dB, synchronizacja ujemna
Wejście SDI BNC (x2)
Wejście HDMI HDMI (x1) (zgodne z HDCP)
Wejście audio Gniazdo stereofoniczne minijack (x1), -5 dBu, 47 kΩ lub więcej
Równoległe złącze zdalnego sterowania 8-stykowe złącze modułowe RJ-45 (możliwość przypisywania styków)
Wejście DC 4-stykowe złącze XLR (męskie) (x1), 12–17 V prądu stałego (impedancja wyjściowa 0,05 Ω lub mniej)
Wyjście
Wyjście kompozytowe BNC (x1), przelotka, z automatycznym terminatorem 75 Ω
Wyjście SDI BNC (x1)*, amplituda sygnału wyjściowego: 800 mVp-p ±10%, impedancja wyjściowa: 75 Ω, niesymetryczne
*Reprodukcja tylko przez złącze SDI 1.
Wyjście audio monitora Gniazdo mini jack stereo (x1)
Głośnik (wbudowany) 2,0 W + 2,0 W (stereo)
Wyjście słuchawkowe Gniazdo mini jack stereo (x1)
Dane ogólne
Zasilanie Napięcie przemienne 100–240 V, od 0,4 A do 0,3 A, 50/60 Hz
Napięcie stałe 12–17 V, od 2,7 A do 1,9 A
Pobór mocy Około 38 W (maks.)
Około 28 W (przeciętny pobór mocy w stanie domyślnym)
Prąd rozruchowy (1) Maksymalne możliwe napięcie wejściowe po początkowym włączeniu (zmiany napięcia spowodowane włączaniem ręcznym): 60 A (szczytowe), 0,3 A (rms) (240 V AC)
(2) Natężenie wejściowe po odcięciu zasilania na pięć sekund (zmiany napięcia spowodowane przez skrzyżowanie zerowe): 48 A (szczytowe), 0,2 A (rms) (240 V AC)
Temperatura w środowisku pracy Od 0°C do 35°C (zalecana: od 20°C do 30°C)
Od 32°F do 95°F (zalecana: od 68°F do 86°F)
Wilgotność w środowisku pracy Od 30% do 85% (bez kondensacji)
Temperatura w warunkach przechowywania/transportu Od -20° C do +60° C
Wilgotność w warunkach przechowywania/transportu Od 0% do 90%
Ciśnienie podczas pracy/przechowywania/transportu Od 700 do 1060 hPa
Wymiary (szer. x wys. x gł.) *1 423,2 x 303,8 x 68,0 mm (bez nóżek)
423,2 x 346,5 x 264,4 (z nóżkami)
16 3/4 x 12 1/2 x 2 3/4 cala (bez nóżek)
16 3/4 x 13 3/4 x 10 1/2 cala (z nóżkami)
Waga Około 5,9 kg
Około 4,1 kg (po zdjęciu podstawy monitora)
Dołączone akcesoria Przewód zasilający (1 szt.)
Uchwyt do wtyczki (1 szt.)
Wskazówki wstępne (1 szt.)
CD-ROM (1 szt.)
Uwagi
*1 Wymiary są przybliżone.
