Rozproszony węzeł wyjściowy HDMI 4K

• Rozproszony kontroler ściany wideo składa się z węzłów wejściowych i wyjściowych i może być używany razem ze scentralizowanymi kontrolerami ściany wideo, wielofunkcyjnymi centrami wideo i dekoderami. Dzięki temu system centrum dowodzenia może być elastycznie skonstruowany.
• Dzięki połączeniu sieciowemu wszystkie urządzenia mogą realizować transmisję sygnałów na duże odległości, przełamując ograniczenia geograficzne i uzyskując dowolne połączenie sygnałowe oraz łatwą rozbudowę przepustowości. Teoretycznie skala systemu może być rozszerzana bez ograniczeń.
• System jest zdecentralizowany i nie wymaga serwera centralnego. Wszystkie węzły działają niezależnie, a awaria pojedynczego węzła nie wpłynie na działanie całego systemu.
• System wykorzystuje układ dwusilnikowy, obejmujący układy przetwarzania sygnałów DSP i FPGA. System obsługuje głęboką i płytką kompresję sygnałów. W środowisku z dobrą siecią, płytka kompresja sygnałów pozwala uzyskać wysokiej jakości obraz na ścianie wideo. W środowisku ze średnią siecią, głęboka kompresja sygnałów pozwala uzyskać płynną transmisję i przetwarzanie sygnałów.
• System wykorzystuje YUV 444 do próbkowania, transmisji i przetwarzania obrazu, co pozwala na uzyskanie wysokiej jakości przywracania kolorów i spełnienie wymagań użytkowników dotyczących wysokiej jakości obrazów.
• System posiada pełną specyfikację produktu. Obsługuje sygnał wejściowy i wyjściowy do 4K 60 kl./s.
• Obsługuje macierz audio, przełączanie audio i wideo kanałami oraz niezależne przełączanie audio. Dźwięk wykorzystuje kodowanie i odtwarzanie z próbkowaniem 48 kHz i 24-bitowym, a jego jakość jest wysoka.
• Węzeł jest zgodny ze standardem protokołu 802.3at, obsługuje technologię POE i obsługuje podwójny system zasilania poprzez jednoczesne korzystanie z urządzenia za pomocą zewnętrznego źródła zasilania.
• System obsługuje przełączanie między protokołami unicast i multicast oraz charakteryzuje się dobrą kompatybilnością z sieciami innych firm.
• Każdy węzeł wykorzystuje konstrukcję o połowie szerokości, a szerokość dwóch węzłów odpowiada szerokości jednej szafy rack. Ta konstrukcja jest elegancka i obsługuje standardową instalację w szafie rack.

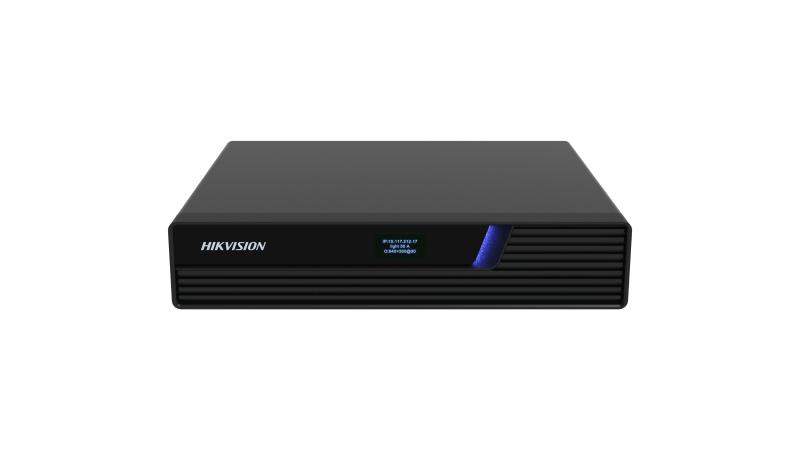

• Każdy węzeł ma własny ekran OLED, na którym wyświetlana jest konfiguracja urządzenia i stan jego działania.

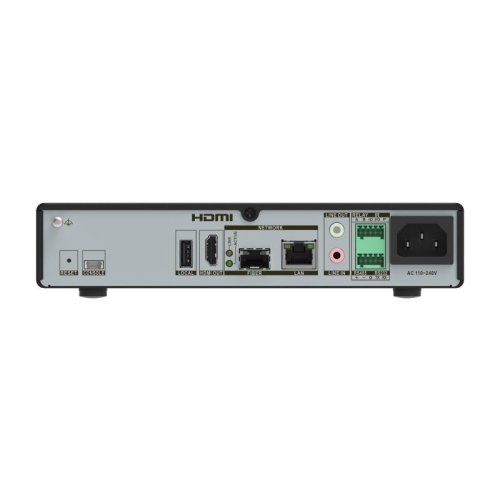

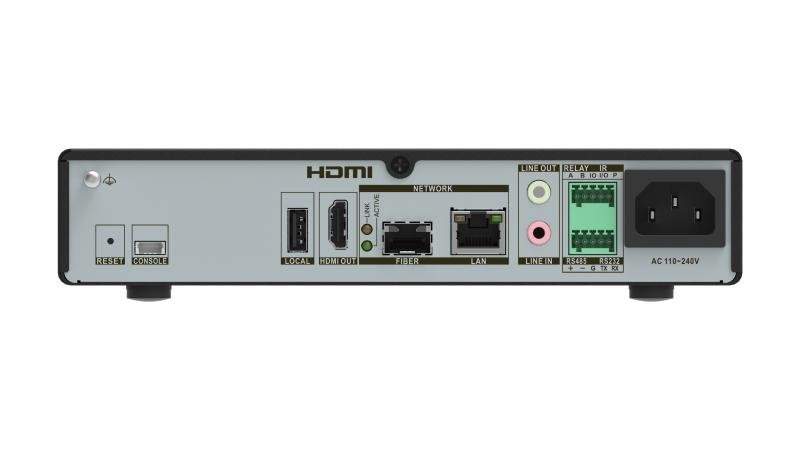

• Każdy węzeł oferuje jeden gigabitowy port optyczny SFP i jeden gigabitowy port elektryczny. Węzeł obsługuje wiele form dostępu do sieci i funkcję hot backup pomiędzy portem optycznym a portem elektrycznym.
• Obsługuje dostęp do źródeł sygnału sieciowego, w tym kamer sieciowych i rejestratorów NVR.
• Obsługuje łączenie obrazów o ultrawysokiej rozdzielczości i 16 kanałów sygnału wejściowego 4K.
• Węzeł wejściowy 2K obsługuje 1 kanał wejściowy 1080p 60 fps i niestandardową rozdzielczość wejściową.
• Węzeł wejściowy 4K obsługuje 1 kanał wejściowy 4K 60 fps i niestandardową rozdzielczość wejściową.
• Obsługuje wejście audio kompozytowe HDMI i zewnętrzne wejście audio. Wejście audio obsługuje próbkowanie 24-bitowe i 48 kHz, dwukanałowe i stereo.
• Obsługuje zbieranie i eksportowanie obrazów w formacie YUV 444 bez utraty jakości obrazu.
• Obsługuje do 2 OSD na wejściu.
• Obsługuje przycinanie obrazu wejściowego. Maksymalna wartość przycinania u góry, u dołu, po lewej lub po prawej stronie może wynosić 200 pikseli.
• Port HDMI obsługuje jednoczesne przesyłanie sygnałów wideo i audio. Można użyć portu audio 3,5 mm do przesyłania sygnałów audio lub jednocześnie portu HDMI i portu audio 3,5 mm do przesyłania sygnałów audio.
• Węzeł wyjściowy obsługuje podłączanie do ekranów LCD i DLP oraz obsługuje niestandardową rozdzielczość wyjściową i niestandardową częstotliwość odświeżania.
• Węzeł wyjściowy obsługuje podłączanie do ekranów LED oraz dostosowywanie rozdzielczości poziomej i pionowej. Dla węzła wyjściowego 2K rozdzielczość pozioma wynosi od 288 do 3840, rozdzielczość pionowa od 288 do 2160, a rozdzielczość całkowita nie może przekraczać 2,6 MP. Dla węzła wyjściowego 4K rozdzielczość pozioma wynosi od 288 do 8192, rozdzielczość pionowa od 288 do 4320, a rozdzielczość całkowita nie może przekraczać 8,8 MP.
• Zastosowano technologię synchronizacji klatek, aby zagwarantować pełną synchronizację obrazów wszystkich portów wyjściowych, płynne odtwarzanie, brak zacięć, rozrywania i łączeń.
• Obsługuje dekodowanie źródeł sygnału sieciowego, w tym kamer sieciowych i rejestratorów NVR. Obsługuje dekodowanie strumienia głównego, dekodowanie podstrumieni oraz automatyczne przełączanie podstrumieni.
• Zapewnia wysoką wydajność dekodowania. Jeden węzeł wyjściowy może dekodować 16 kanałów sygnałów kamer sieciowych 1080p, 8 kanałów sygnałów kamer sieciowych 4 MP, 2 kanały sygnałów kamer sieciowych 16 MP i 1 kanał sygnałów kamer sieciowych 32 MP. Węzeł wyjściowy charakteryzuje się dobrą kompatybilnością i stabilnością dekodowania.
• Obsługuje dekodowanie i wyjście H.264, H.265, SMART 264, SMART 265, MJPEG itp.
• Obsługuje edycję i przełączanie strumieni oraz wyświetlanie komunikatu o wyjątku dekodowania.
• Obsługuje sterowanie i wyświetlanie wielu ścian wideo. Domyślnie można zarządzać maksymalnie 32 ścianami wideo.
• Zapewnia zaawansowane funkcje sterowania ekranem, w tym otwieranie okien, tworzenie okien ruchomych i łączenie okien. Jeden port wyjściowy obsługuje do 16 otwartych okien. W przypadku łączenia, urządzenie charakteryzuje się dobrą synchronizacją, różnica czasu między obrazami wynosi 10 mikrosekund, a w przypadku dynamicznych obrazów nie występuje efekt rozrywania obrazu.
• Obsługuje podział okna 1/4/9/16.
• Obsługuje cztery obrazy tła 8K.
• Obsługuje ustawienie maksymalnie 1024 scen i zmianę scen bez niebieskiego lub czarnego ekranu.
• Obsługuje ustawienie maksymalnie 256 planów i planów połączeń w celu realizacji dynamicznego automatycznego przełączania scen i planowania.
• Obsługuje 3 napisy na jednej ścianie wideo. Obsługuje ustawianie koloru/przezroczystości tła, rodzaju/koloru/rozmiaru/kierunku czcionki oraz szybkości przewijania, a także dodawanie napisów z zegarem. Przewijanie napisów z częstotliwością odświeżania 60 Hz można zarządzać razem z zawartością ściany wideo.
• Obsługuje podłączanie do popularnych ekranów połączeniowych, w tym ekranów LCD, DLP i ekranów LED o małym rozstawie pikseli.
• Obsługuje protokół ONVIF w celu uzyskania dostępu do urządzeń.
• Obsługuje sterowanie centralne umożliwiające sterowanie oświetleniem, zasłonami i urządzeniami na podczerwień, a także sterowanie ekranami LCD i LED.
• Obsługuje sterowanie PTZ umożliwiające obrót i powiększanie obrazu kamer konferencyjnych i kamer monitorujących.
• Obsługa dostępu i obsługi za pośrednictwem klienta sterującego i klienta internetowego. Przeglądarka internetowa powinna obsługiwać IE8 lub Chrome 45 lub nowszą wersję.
• Wsparcie dostępu i obsługi poprzez klienta mobilnego (Android lub iOS).
• Obsługuje zdalne uzyskiwanie i konfigurowanie parametrów, zdalne importowanie parametrów i zdalne eksportowanie parametrów.
• Umożliwia zdalne uzyskiwanie informacji o stanie działania systemu i logach systemowych.
• Obsługuje zdalne ponowne uruchamianie urządzenia, przywracanie ustawień domyślnych i uaktualnianie urządzenia.
• Obsługuje automatyczne wykrywanie i alarmowanie awarii, w tym wyjątków sieciowych, temperaturowych, wentylatorowych i sygnałowych. Obsługuje alarmowanie o wyjątkach urządzeń, takich jak rozłączenie sieci, konflikt IP, nieprawidłowy dostęp, przekroczenie progu temperatury i wyjątki wentylatorowe.
• Obsługuje wizualizację operacyjną i konserwacyjną. Interfejs konserwacyjny wyświetla informacje o stanie głównego węzła sterującego i podwęzłów.
• Obsługuje ręczną synchronizację czasu lub synchronizację czasu NTP.
